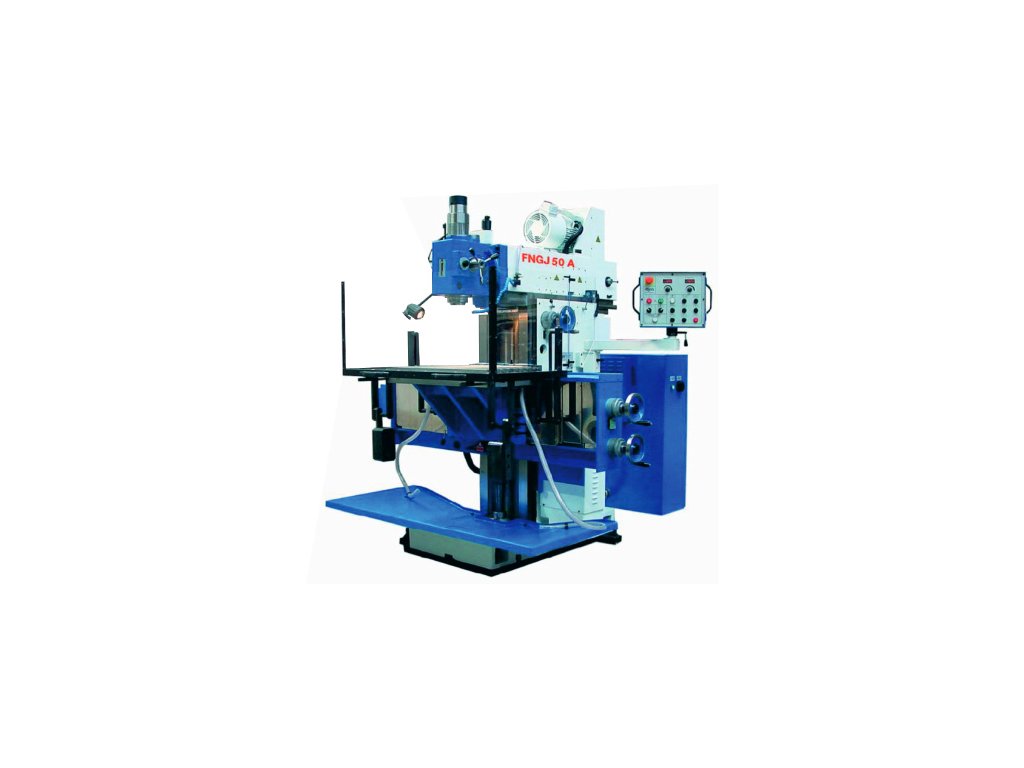

FNGJ 50 A Univerzální nástrojařská frézka TOS – 350 kg – 900 x 500 mm
Kód: ZZ00000148Detailní popis produktu
FNGJ 50 A Univerzální nástrojařská frézka TOS – 350 kg – 900 x 500 mm
FNGJ 50 A – univerzální nástrojařská frézka TOS. Konvenční nástrojařská frézka FNGJ 50 A je určena pro přesné obrábění v nástrojárnách, údržbách a malosériové výrobě. Díky horizontálnímu vřetenu, vertikální hlavě a pevnému úhlovému stolu umožňuje frézovací, vrtací, vyvrtávací i závitovací operace na obrobcích do 350 kg. Hlavní výhody. univerzální použití pro nástrojářské a výrobní operace. pracovní stůl 900 × 500 mm se 7 upínacími drážkami. pracovní dráhy os X/Y/Z 700/500/500 mm.
Hlavní výhody
- Vhodné pro dílnu, servis, montáž, údržbu i profesionální provoz.
- Objednací kód ZZ00000148 pomáhá s přesným ověřením kompatibility a správným výběrem produktu.
Technické parametry
- Vnější rozměry pracovního stolu: 900 x 500 mm
- Počet upínacích drážek: 7 ks
- Šířka upínacích drážek stolu: 14 mm
- Rozteč upínacích drážek stolu: 50 mm
- Pracovní dráha osy "X": 700 mm
- Pracovní dráha osy "Y": 500 mm
- Pracovní dráhy osy "Z": 500 mm
- Rozsah posuvů osy "X" a "Y": 15 -1000 mm/min.
- Rozsah posuvů osy "Z": 6 -400 mm/min.
- Rychloposuv osy "X" a "Y": 2000 mm/min.
- Rychloposuv osy "Z": 800 mm/min.
- Upínání horizontálního vřetena: 40 ISO
Produkt je vhodný pro zákazníky, kteří hledají spolehlivé dílenské vybavení s jasně uvedenými parametry a praktickým použitím.
Doplňkové parametry
| Kategorie: | SA Trade |
|---|---|
| Záruka: | 2 roky |
| Vnější rozměry pracovního stolu: | 900 x 500 mm |
| Počet upínacích drážek: | 7 ks |
| Šířka upínacích drážek stolu: | 14 mm |
| Rozteč upínacích drážek stolu: | 50 mm |
| Pracovní dráha osy "X": | 700 mm |
| Pracovní dráha osy "Y": | 500 mm |
| Pracovní dráhy osy "Z": | 500 mm |
| Rozsah posuvů osy "X" a "Y": | 15 - 1000 mm/min. |
| Rozsah posuvů osy "Z": | 6 - 400 mm/min. |
| Rychloposuv osy "X" a "Y": | 2000 mm/min. |
| Rychloposuv osy "Z": | 800 mm/min. |
| Upínání horizontálního vřetena: | 40 ISO |
| Vzdálenost h. vřetena od stolu: | 148 - 548 mm |
| Počet stupňů otáček h .vřetena: | 2 plynule regulované stupeň |
| Rozsah otáček h. vřetena: | 50 - 4000 ot/min. |
| Upínání vertikálního vřetena: | 40 ISO |
| Vzdálenost v. vřetena od sloupu: | 250 - 650 mm |
| Počet stupňů otáček v. vřetena: | 2 stupeň |
| Rozsah otáček v. vřetena: | 50 - 4000 ot/min. |
| Výsuv pinoly: | 80 mm |
| Výkon hlavního motoru: | 4 kW |
| Výkon posuvového motoru: | 1,1 kW |
| Maximální přípustné zatížení stolu: | 350 kg |
| Celkový příkon stroje: | 22 kVA |
