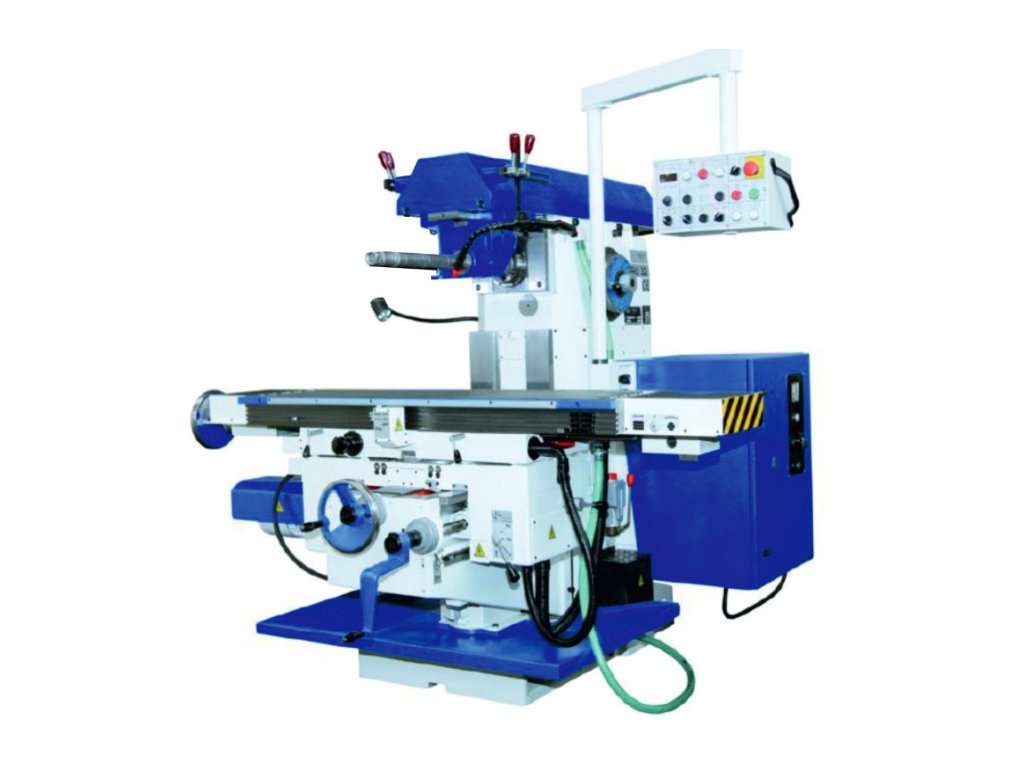

FGU 32 Konzolová frézka univerzální TOS
Kód: ZZ00000137Detailní popis produktu
Frézka FGU 32 je vysoce výkonná produkční frézka s vodorovným vřetenem. Stroj je určen pro přesné a výkonné frézování plochých a skříňových obrobků do hmotnosti 250 kg, a to v kusové i sériové výrobě.
Rozsah otáček vřetena a pracovních posuvů umožňuje hospodárné obrábění nejrůznějších druhů materiálů nástroji z rychlořezných ocelí i tvrdokovů. Dělený příčný stůl umožňuje natáčení podélného stolu kolem svislé osy, čímž se výrazně rozšiřuje technologické využití stroje. Technologické možnosti stroje rozšiřuje také použití zvláštního příslušenství z naší bohaté nabídky.
Hlavní výhody
- Vysoká tuhost
- Plynule stavitelné posuvy ve všech 3 osách pomocí frekvenčního měniče
- Kalené vodící plochy
- Sousledné frézování v podélné ose
- Natáčení podélného stolu
- Automatické pracovní cykly v podélné ose s poklesem konzoly (zvláštní příslušenství)
- Jednoduchá obsluha
- Centrální mazání
- Kompaktní uspořádání stroje
- Povrchová úprava speciálními olejivzdornými laky
Standardní provedení frézky TOS FGU 32
- Podélný stůl o rozměrech 360 × 1400 mm
- Vřeteno s kuželem ISO 50
- Základní řada otáček vřetene 31,5 - 1400 ot./min.
- Strojní posuvy X,Y,Z (plynule stavitelné posuvy)
- Ruční kola na osách X,Y a Z s odměřovacími číselníky s dělením 0,02 mm
- Pohony pro připojení zvláštního příslušenství
- Sousledné frézování v podélné ose
- Elektrické provedení pro napětí 400 V/50 Hz
- Nátěr stroje - modrá a šedá barva odstín RAL 5010/RAL 9002
- Osvětlení pracovního prostoru
- Kryt pracovního prostoru
- Bezpečnostní kryt
Zvláštní provedení frézky TOS FGU 32
- Provedení pro palcovou odměřovací soustavu
- Elektrické provedení pro hodnoty napětí jiné než 400 V/50 Hz
- Automatické pracovní cykly v podélné ose s poklesem konzoly
- Vřeteno s kuželem ISO 40
- Jiný barevný odstín
- Zvyšovací deska
- Zvýšená řada otáček vřetene 45 - 2000 ot./min.
- Pneumatické upínání nástroje
- Automatický mazací přístroj

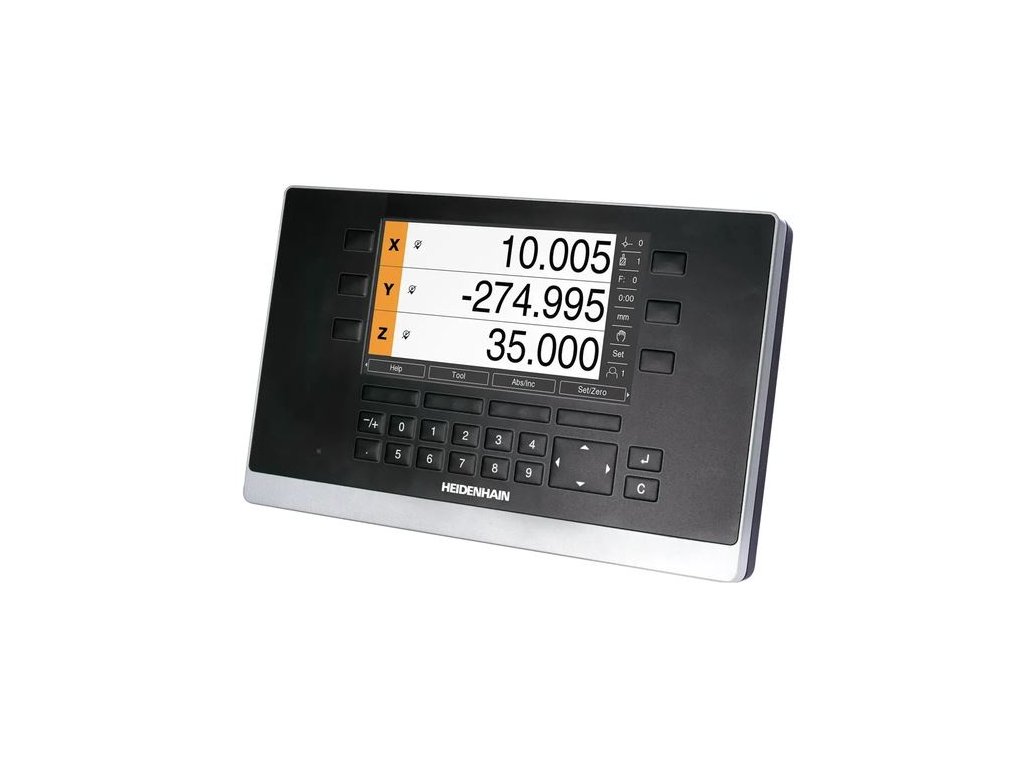

- Vybavení stroje číslicovou indikací polohy ve 3 osách ND 5023
Zvláštní příslušenství frézky TOS FGU 32
- Vertikální hlava IFV 20
- Univerzální hlava IFU 20
- Prostorová hlava IFP 32
- Obrážecí hlava IOF 20
- Odklápěč IOR 20, IOR 32
Součásti dodávky frézky TOS FGU 32
Frézka je dodávána ve smontovaném stavu. Společně se strojem je dodáváno normální příslušenství, objednané zvláštní příslušenství a průvodní dokumentace stroje, která obsahuje
- Balící list
- Návod k obsluze a údržbě stroje
- Protokol přesnosti
- Prohlášení o shodě - CE
- Vstupní elektrorevizní zpráva
Doplňkové parametry
| Kategorie: | SA Trade |
|---|---|
| Záruka: | 24 měsíců |
| Vnější rozměry pracovního stolu: | 1400 x 360 mm |
| Počet upínacích drážek: | 4 ks |
| Šířka upínacích drážek stolu: | 18 mm |
| Rozteč upínacích drážek stolu: | 63 mm |
| Pracovní dráha osy "X": | 1000 mm |
| Pracovní dráha osy "Y": | 275 mm |
| Pracovní dráhy osy "Z": | 420 mm |
| Počet posuvů: | plynule regulované ks |
| Rozsah posuvů osy "X" a "Y": | 20 - 900 mm/min. |
| Rozsah posuvů osy "Z": | 5,7 - 250 mm/min. |
| Rychloposuv osy "X" a "Y": | 1635 mm/min. |
| Rychloposuv osy "Z": | 460 mm/min. |
| Maximální osová síla v podélném šroubu: | 11000 N |
| Maximální osová síla v příčném šroubu: | 11000 N |
| Maximální osová síla ve svislém šroubu: | 30000 N |

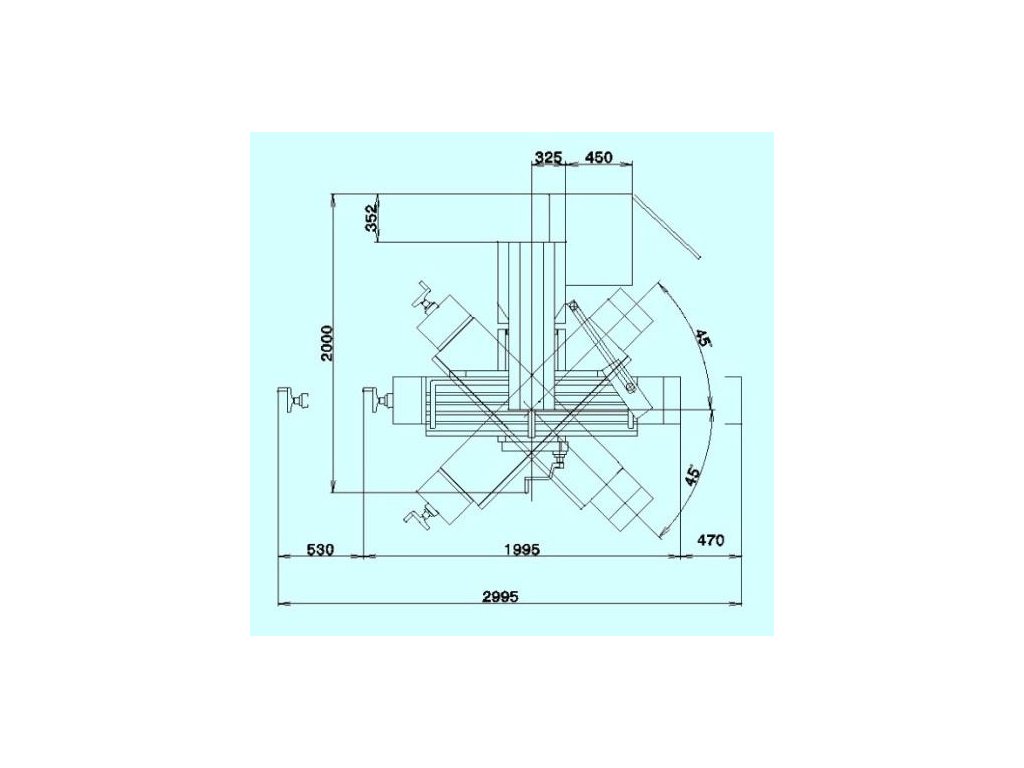

| Natočení podélného stolu s otočnou částí: | +/- 45 ° |
| Upínání horizontálního vřetena: | 50 ISO |
| Počet stupňů otáček vřetena: | 12 stupeň |
| Rozsah otáček vřetena: | 31,5 - 1400 ot/min. |
| Rozsah otáček vřetena zvýšené řady: | 45 - 2000 ot/min. |
| Maximální přípustný kroutící moment: | 900 Nm |
| Vzdálenost vřetena od stolu: | 0 - 420 mm |
| Výkon hlavního motoru: | 5,5 kW |
| Maximální přípustné zatížení stolu: | 250 kg |
| Celkový příkon stroje: | 13 kVA |
