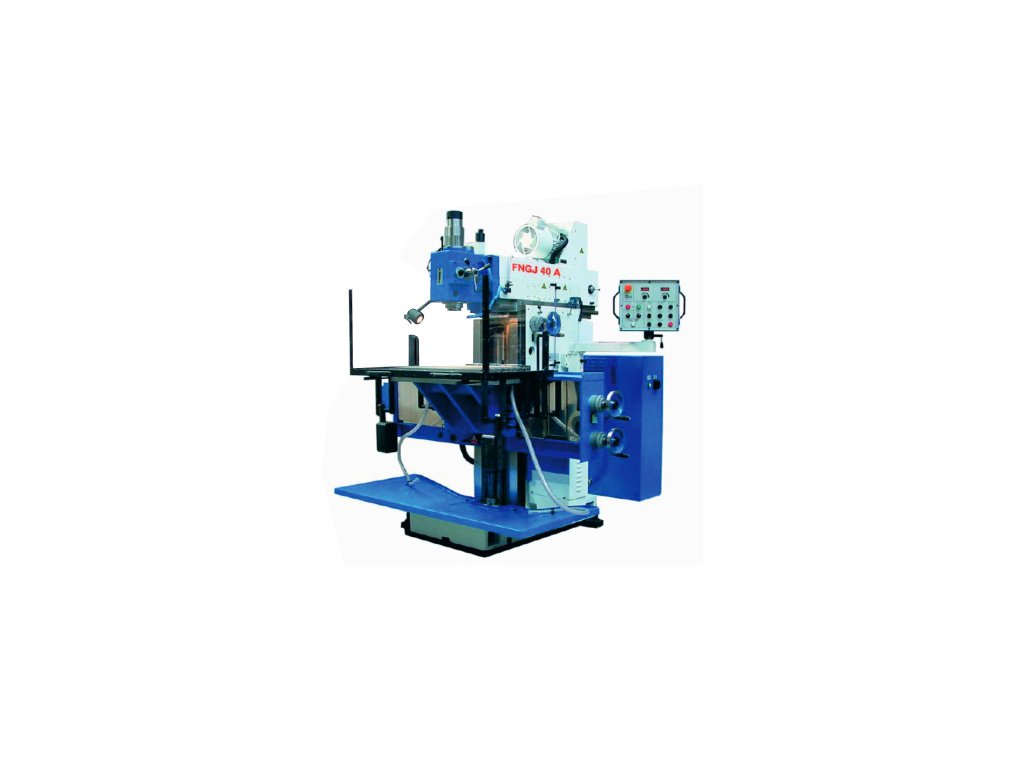

FNGJ 40 A Univerzální nástrojařská frézka
Kód: ZZ00000149Detailní popis produktu
Frézka FNGJ 40 A je konvenční nástrojářská frézka, určená pro frézovací, vrtací vyvrtávací a závitovací operace na obrobcích do hmotnosti 350 kg v malosériové výrobě, zejména v nástrojárnách.
Stroj je dodáván s horizontálním vřetenem, uloženým ve smykadlovém vřeteníku. Dále je stroj vybaven vertikální hlavou a pevným úhlovým stolem. Vertikální hlava je opatřena pinolou s ručním výsuvem, vřeteno lze naklápět v rozsahu ± 90°. Dokonalé upnutí nástroje je zajištěno pneumaticko-hydraulickým upínáním nástroje (zvláštní provedení) v horizontálním i vertikálním vřetenu. Rozsah otáček vřetena je rozdělen do dvou stupňů s plynulou regulací s maximem 4000 ot./min. a v kombinaci s plynulou regulací pracovních posuvů umožňuje hospodárné obrábění nejrůznějších druhů materiálů. Optimální mazání funkčních ploch je zajištěno pomocí mazacího agregátu s dávkovači. Stroj je rovněž vybaven chlazením nástroje, svítidlem a bezpečnostním krytem pracovního prostoru. Technologické možnosti stroje rozšiřuje použití zvláštního příslušenství.
Hlavní výhody
- Plynule stavitelné otáčky pomocí frekvenčního měniče ve dvou stupních
- Vřeteno ve výsuvné pinole s hrubým a jemným výsuvem
- Plynule stavitelné posuvy ve všech 3 osách pomocí frekvenčního měniče
- Pneumaticko-hydraulické upínání nástroje v horizontálním i vertikálním vřetenu (zvláštní provedení)
- Kalené vodící plochy
- Jednoduchá a komfortní obsluha, kompaktní uspořádání
- Centrální mazání s dávkovači
- Široké technologické možnosti
- Vysoká tuhost, přesnost a spolehlivost
- Snadná údržba
- Moderní vzhled a dokonalá povrchová úprava speciálními olejivzdornými laky
Standardní provedení frézky TOS FNGJ 40 A
- Pevný úhlový stůl o rozměrech 800 × 400 mm
- Vertikální hlava
- Frekvenční měnič v pohonu vřetene
- Hrubý a jemný výsuv pinoly
- Strojní posuv X,Y,Z (plynule stavitelné posuvy)
- Ruční kola na osách X,Y a Z s odměřovacími číselníky s dělením 0,01 mm
- Centrální mazání s dávkovači
- Chlazení nástroje
- Elektrické provedení pro napětí 3 × 400 V/50 Hz
- Nástřik stroje - modrá a šedá barva odstín RAL 5010/RAL 9002
- Osvětlení pracovního prostoru
- Kryt pracovního stolu
Zvláštní provedení frézky TOS FNGJ 40 A
- Provedení pro palcovou odměřovací soustavu
- Elektrické provedení pro hodnoty napětí jiné než 3 × 400 V/50 Hz
- Odklapěč vertikální hlavy
- Pneumaticko - hydraulické upínání nástroje
- Kuličkové šrouby v osách X a Y
- Kryt svislého vedení
- Jiný barevný odstín

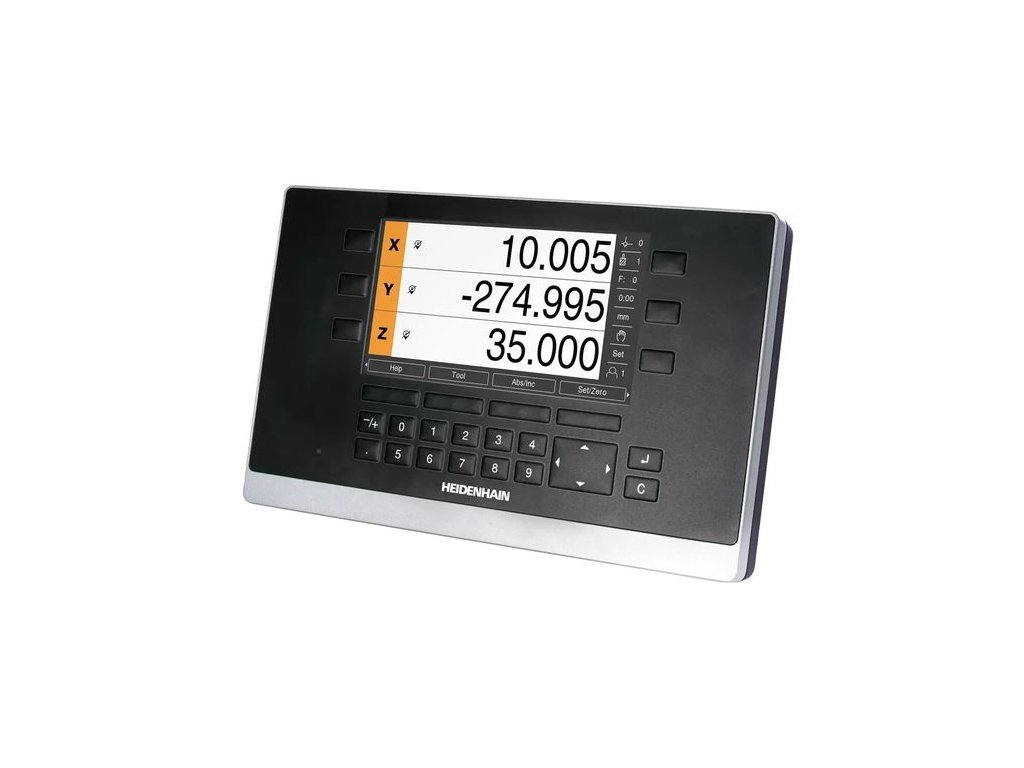

- Vybavení stroje číslicovou indikací polohy ve 3 osách ND 5023
Zvláštní příslušenství frézky TOS FNGJ 40 A
- Otočný a sklopný stůl TU 32N
- Rameno s podpěrným ložiskem LFH 32N
- Obrážecí hlava IOB 32N
- Odklápěč
Součásti dodávky frézky TOS FGV 32
Frézka je dodávána ve smontovaném stavu. Společně se strojem je dodáváno normální příslušenství, objednané zvláštní příslušenství a průvodní dokumentace stroje, která obsahuje
- Balící list
- Návod k obsluze a údržbě stroje
- Protokol přesnosti
- Prohlášení o shodě - CE
- Vstupní elektrorevizní zpráva

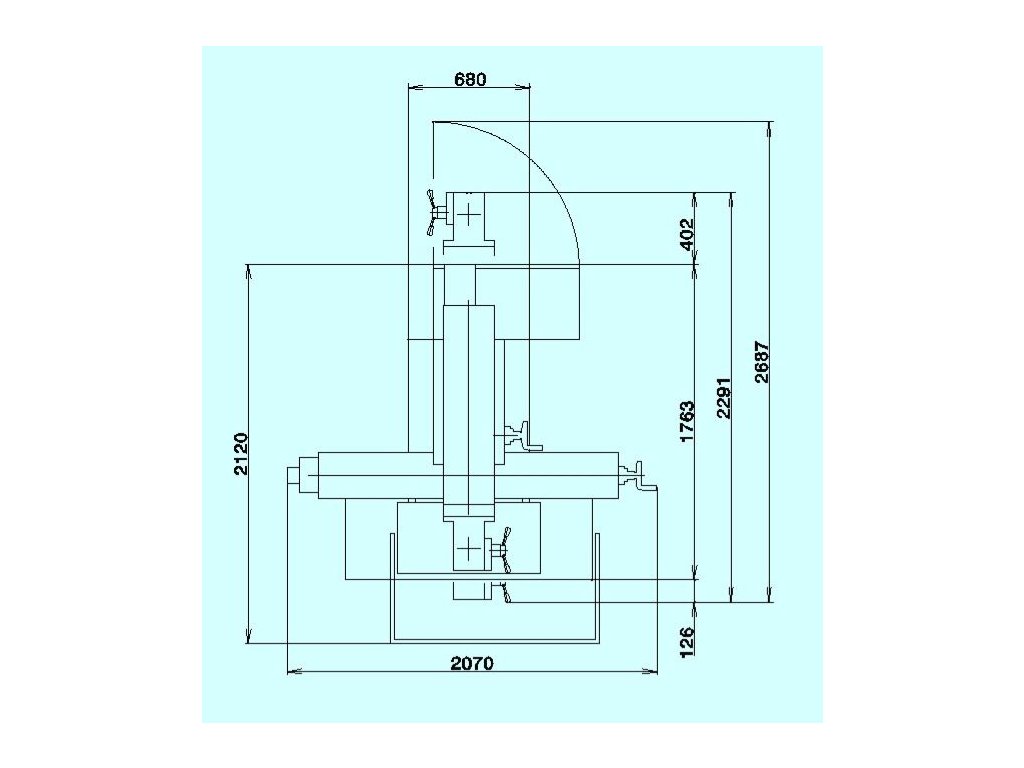

Doplňkové parametry
| Kategorie: | SA Trade |
|---|---|
| Záruka: | 24 měsíců |
| Vnější rozměry pracovního stolu: | 800 x 400 mm |
| Počet upínacích drážek: | 7 ks |
| Šířka upínacích drážek stolu: | 14 mm |
| Rozteč upínacích drážek stolu: | 50 mm |
| Pracovní dráha osy "X": | 600 mm |
| Pracovní dráha osy "Y": | 400 mm |
| Pracovní dráhy osy "Z": | 400 mm |
| Počet posuvů: | plynule regulované ks |
| Rozsah posuvů osy "X" a "Y": | 15 - 1000 mm/min. |
| Rozsah posuvů osy "Z": | 6 - 400 mm/min. |
| Rychloposuv osy "X" a "Y": | 2000 mm/min. |
| Rychloposuv osy "Z": | 800 mm/min. |
| Upínání horizontálního vřetena: | 40 ISO |
| Vzdálenost h. vřetena od stolu: | 148 - 548 mm |
| Počet stupňů otáček h .vřetena: | 2 plynule regulované stupeň |
| Rozsah otáček h. vřetena: | 50 - 4000 ot/min. |
| Upínání vertikálního vřetena: | 40 ISO |
| Vzdálenost v. vřetena od sloupu: | 250 - 650 mm |
| Počet stupňů otáček v. vřetena: | 2 stupeň |
| Rozsah otáček v. vřetena: | 50 - 4000 ot/min. |
| Natočení v. vřetena: | +/- 90 ° |
| Výsuv pinoly: | 80 mm |
| Výkon hlavního motoru: | 4 kW |
| Výkon posuvového motoru: | 1,1 kW |
| Maximální přípustné zatížení stolu: | 350 kg |
| Celkový příkon stroje: | 22 kVA |
